Лабораторные работы по исследованию характеристик жидкокристаллических модуляторов

Сотрудники СФ ФИАН, имеющие богатые опыт преподавательской деятельности, разработали лабораторные работы по адаптивной оптике:

"Исследование электрооптических свойств ЖК ячеек"
"Восстановление профилей волнового фронта и распределения напряжения по интерферограммам"

Экспериментальные установки к лабораторным работам включают в себя лазер, ЖК ячейку или ЖК линзу, поляризаторы, фотоприёмник, линзы, зеркала, генератор переменного напряжения, осциллограф.

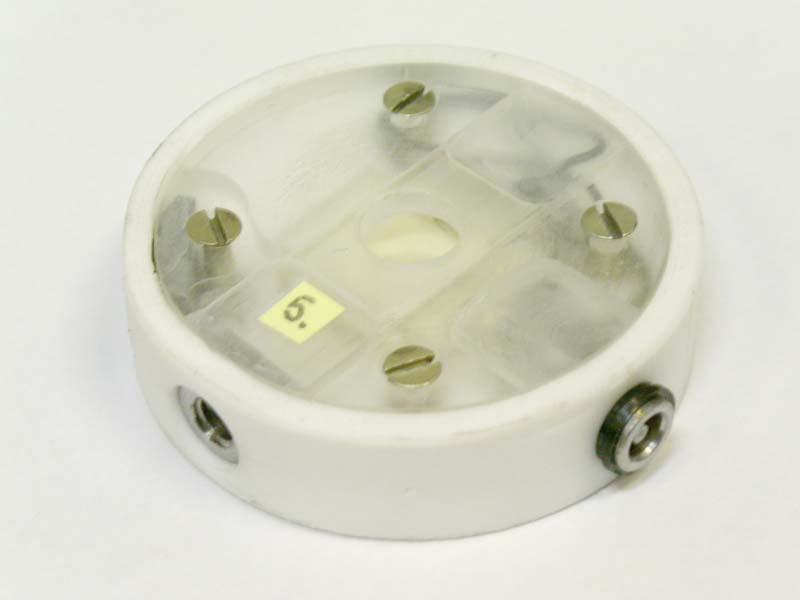

Жидкокристаллическая ячейка в корпусе

"Исследование электрооптических свойств ЖК ячеек"

Упражнение 1. Измерение вольт-контрастной характеристики ЖК ячейки. Построение вольт-фазной характеристики.
Упражнение 2. Расчет параметров ЖК ячейки:
      а) порогового значения напряжения для данного ЖК;
      б) константы упругости K11 для S-деформации;
      в) максимальной фазовой задержки, вносимой ячейкой;
      г) величины двулучепреломления Δn =n|| - n⊥ жидкого кристалла.


"Восстановление профилей волнового
фронта и распределения напряжения по интерферограммам"

Упражнение 1. Получение интерферограммы, даваемой ЖК линзой в скрещенных поляроидах.
Упражнение 2. Построение профиля волнового фронта.
Упражнение 3. Построение профиля распределения локального напряжения.

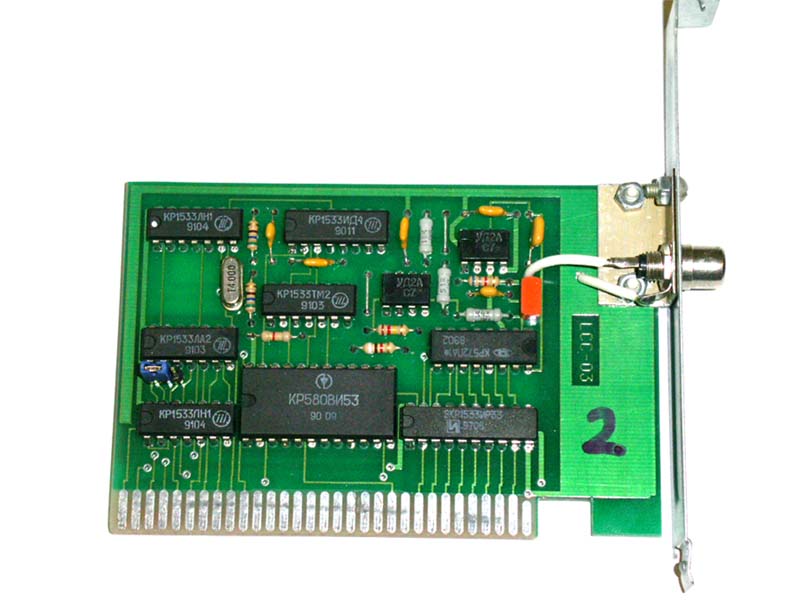

Управление работой ЖК ячейки осуществляется с помощью высокостабильного генератора прямоугольных импульсов на основе платы, устанавливаемой в ISA разъем компьютера.

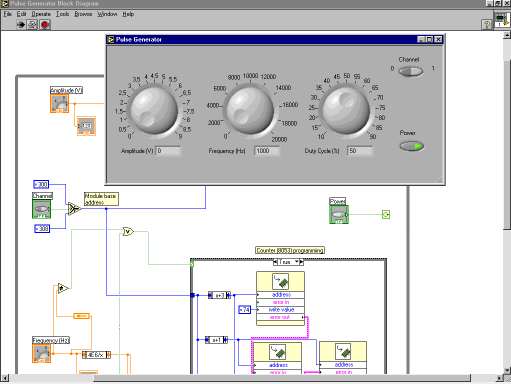

Виртуальный прибор, выполненный в среде NI LabVIEW, имитирует панель управления генератора.
Основные достоинства предлагаемых работ:
современный уровень лабораторных работ обеспечивается использованием новейших разработок СФ ФИАН в области адаптивной оптики;
использование среды графического программирования LabVIEW обеспечивает контроль над процессом измерения и положительно влияет на формирование у студентов инженерного мышления;
методические описания к лабораторным работам адаптированы к уровню восприятия и понимания студентов;
возможность проведения студентами НИР.

Контакты:

С.П. Котова kotova@fian.smr.ru;
Физический институт им. П.Н. Лебедева, Самарский филиал.
