Жидкокристаллические линзы с оптическим управлением

СФ ФИАН

Самарский филиал Федерального государственного бюджетного учреждения науки Физического института им. П.Н. Лебедева Российской академии наук

В СФ ФИАН разработан новый тип адаптивных модальных линз с оптическим управлением на основе нематических жидких кристаллов. Фокусное расстояние таких линз зависит от величины освещённости

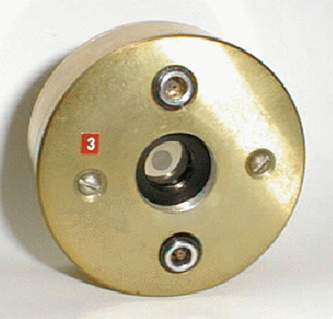

Изготовлены линзы со следующими параметрами:				Сферическая линза с оптическим управлением
Геометрия	Сферическая или цилиндрическая
Диапазон изменения фокусного расстояния	От 0.5 м до бесконечности
Диапазон частот управляющего напряжения	40-1000 Гц
Рабочие напряжения	Менее 10В, обычно 4-5В
Линзы могут управляться как вручную, так и от компьютера через специальный малогабаритный блок управления, совместимый с ПК.

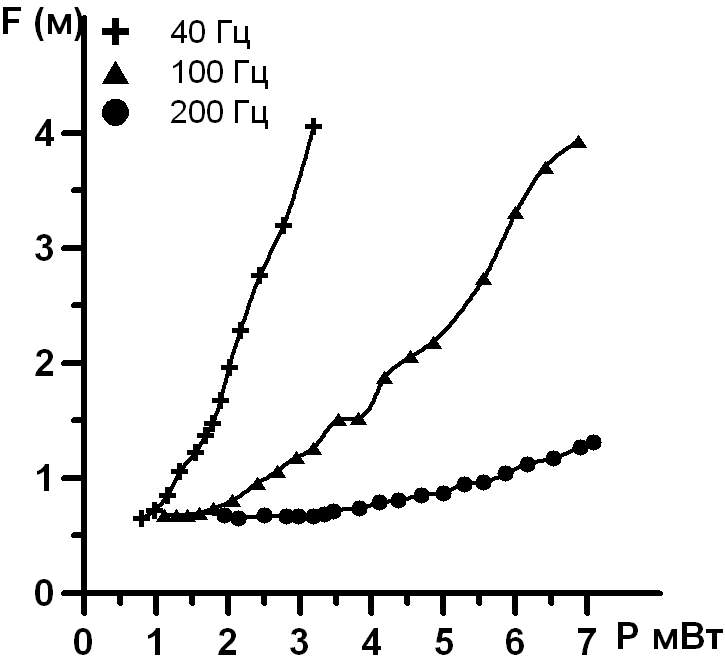

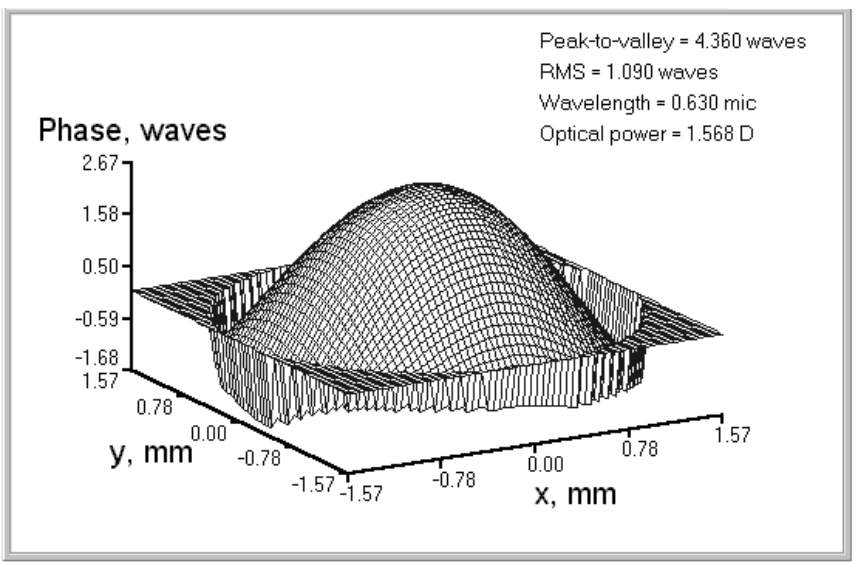

Форма волнового фронта, полученного на сферической линзе		Зависимость фокусного расстояния ЖК ЛОУ от мощности излучения при различных частотах управляющего напряжения

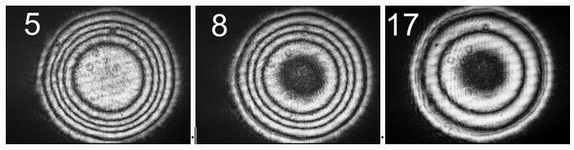

Интерферограммы, полученные с помощью линзы с оптическим управлением в схеме со скрещенными поляроидами
			Частота управляющего сигнала 500 Гц, амплитуда 10В. Цифры соответствуют интенсивности излучения в Вт/м², проходящего через линзу.
Возможные применения:
1. Автоподстройка фокусируемой мощности при изменении интенсивности входного излучения. При фокусировке с помощью линзы с оптическим управлением на мишень диаметром 1 мм колебания мощности на ней в 30 меньше, чем на входе системы. 2. Автокомпенсация дефокусировки. Изменение расходимости волнового фронта падающего пучка от 0 до 0,4 Дптр. сопровождались изменениями на выходе в пределах 0,05 Дптр около постоянного значения.
Контакты: С.П. Котова kotova@fian.smr.ru; В.Г. Волостников coherent@fian.smr.ru; Физический институт им. П.Н. Лебедева, Самарский филиал.
