Адаптивные жидкокристаллические линзы

СФ ФИАН

Самарский филиал Федерального государственного бюджетного учреждения науки Физического института им. П.Н. Лебедева Российской академии наук

В СФ ФИАН разработан новый тип адаптивных линз на основе нематических жидких кристаллов. Фокусное расстояние такой линзы зависит от частоты и амплитуды приложенного переменного напряжения.

Изготовлены линзы со следующими параметрами:

Сферическая адаптивная линза

Диапазон изменения фокусного расстояния

От 0.5 м до бесконечности

Спектральный диапазон

0.44 - 2 мкм

Пропускание

Свыше 70%

Диапазон частот управляющего напряжения

2-30 кГц

Рабочие напряжения

Менее 10В, обычно 4-5В

Линзы могут управляться как вручную, так и от компьютера через специальный малогабаритный блок управления, совместимый с ПК.

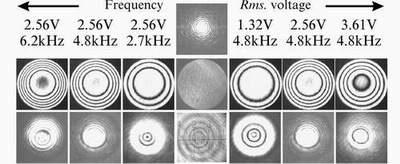

Интерферограммы волнового фронта (средний ряд) для различных управляющих напряжений и частот (цифры в верхнем ряду). Нижний ряд - соответствующие распределения интенсивности в фокусе. Для сравнения приведено распределение интенсивности в фокусе обычной стеклянной линзы с апертурой 5 мм и фокусным расстоянием 1м (середина верхнего ряда).

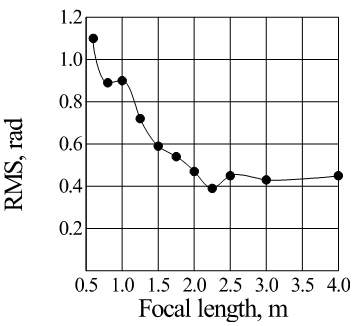

Среднеквадратичное отклонение волнового фронта от параболичности в зависимости от фокусного расстояния

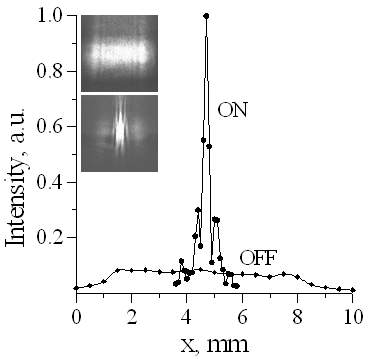

Фокусировка излучения полупроводникового лазера на 1 м с помощью цилиндрической адаптивной линзы с ручным управлением: напряжение 0В (вверху) и 4,8В, частота 4 кГц (внизу).

Контакты:

С.П. Котова kotova@fian.smr.ru; В.Г. Волостников coherent@fian.smr.ru;
Физический институт им. П.Н. Лебедева, Самарский филиал.
