Синтез функциональных изделий методом селективного лазерного спекания (СЛС)

СФ ФИАН

Самарский филиал Федерального государственного бюджетного учреждения науки Физического института им. П.Н. Лебедева Российской академии наук

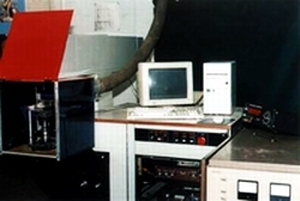

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСПЕРИМЕНТАЛЬНОГО СТЕНДА ДЛЯ СЕЛЕКТИВНОГО ЛАЗЕРНОГО СПЕКАНИЯ: Спекаемый объем: 10x10x10см³ Тип используемого лазера: cw-YAG-Nd, до 16Вт Скорость сканирования лазерного пучка дефлекторами: измеряется аппаратно Точность позиционирования: 50 мкм Толщины спекаемых слоев: 100-400 мкм Управление: PC AT 286 Стандарт интерфейса: STL, 3DS, DXF САПР (CAD/CAM): графические утилиты разработаны в СФ ФИАН	Стенд для селективного лазерного спекания
	ОБЛАСТИ ПРИМЕНЕНИЯ: Производство инновационных многокомпонентных устройств Изготовление серийной продукции в аэро-, авто- промышленности, для среднего и тяжелого машиностроения, товаров народного потребления и т.п. Литьевое производство (технология литья по выплавляемым формам и т.п.) Криминалистика Архитектура (проектирование, дизайн и.т.п.) Археология Медицина и лекарства (биоимплантаты и протезы)	ИСПОЛЬЗУЕМЫЕ ПОРОШКОВЫЕ МАТЕРИАЛЫ: металлополимерные композиции (МПК) биметаллические соединения (БПК) керамика градиентные материалы
	НЕКОТОРЫЕ ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА СИНТЕЗИРОВАННЫХ ИЗДЕЛИЙ ИЗ МПК: твердость по Бринеллю - 30-50 МПа модуль Юнга - 120-300 МПа плотность - 2,3÷3,6 г/см³ шероховатость поверхности - R_a-5,7÷10 мкм коэффициент теплового расширения - (5÷7)×10^-5град^-1 пористость - 35÷46% проницаемость - 0,6÷4,5 мкм² скорость прохождения звуковых волн - 600÷1000 м/с коэффициент Пуассона - 0,35	Изделия, полученные методом селективного лазерного спекания

	Контакты: И.В. Шишковский shiv@fian.smr.ru; Физический институт им. П.Н. Лебедева, Самарский филиал.
