Исследование рельефа поверхности материалов на сканирующем мультимикроскопе СММ-2000

Зондовая микроскопия позволяет анализировать с атомным разрешением структуру самых различных материалов. Одним из приборов, позволяющих проводить подобные исследования, является сканирующий мультимикроскоп СММ-2000. Мультимикроскоп предназначен для исследования морфологии поверхности образцов в двух режимах: в режиме СТМ - сканирующего туннельного микроскопа, и в режиме АСМ - атомно-силового микроскопа. В СФ ФИАН сканирующий мультимикроскоп используется для исследования поверхности полимеров, кристаллических материалов, плёнок, композиционных материалов, нанопорошков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
химический катализ
органическая химия
полупроводниковая электроника
оптика
лазерные технологии
авиационная и ракетная техника
химические технологии

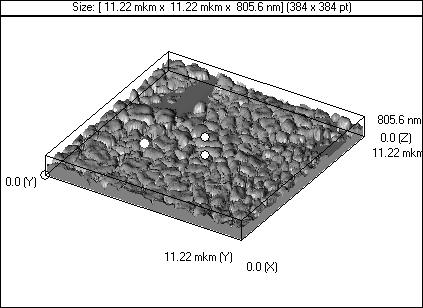

Поверхность титановой фольги после лазерной обработки. 2D и 3D изображения. Разрешение 28.6 нм
Поверхность плёнки Ho2O3 после травления.
Разрешение 3.5 нм
Фрагмент углерод-углеродного композита, обработанного лазерным излучением. Разрешение 58 нм
Поверхность плёнки VO после травления. Разрешение 1.8 нм



Поверхность кремниевого зеркала.
Разрешение 7.4 нм


Оксидная плёнка на поверхности титановой фольги.
Разрешение 3.5 нм

Поверхность прессованного полимера ПВДФ, спечённого в электропечи. Разрешение 15.2 нм

Контакты:

Е.Н. Хавдей havdei@fian.smr.ru;
Физический институт им. П.Н. Лебедева, Самарский филиал.
